Зачем нужны отливы

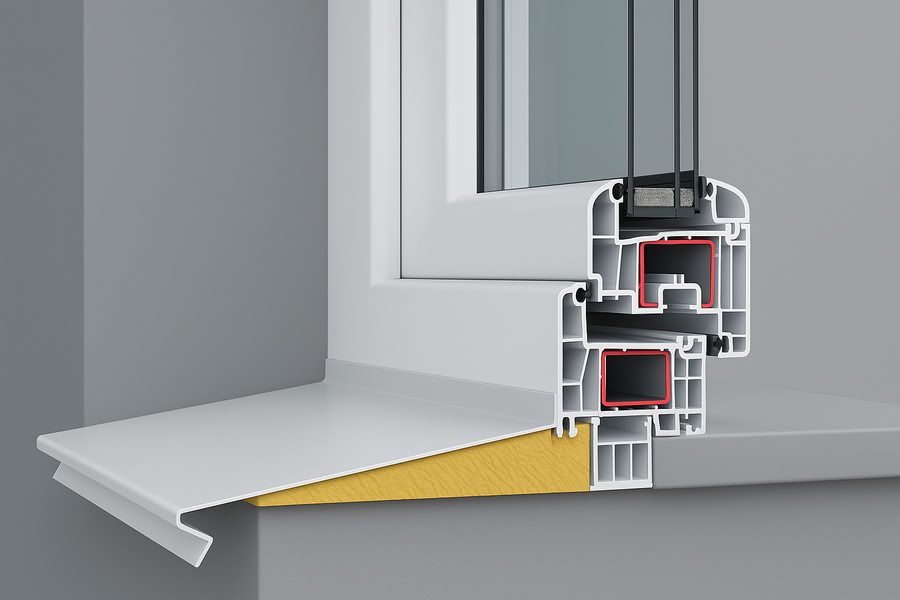

Отливы на окнах устанавливаются не просто ради внешнего вида, их основная функция – защита оконной конструкции и прилегающих стеновых поверхностей. Отлив представляет собой элемент, который закрывает нижнюю часть оконного проема, предотвращая его увлажнение. Он монтируется с наклоном, чтобы вода и талый снег не задерживались на поверхности, а свободно стекали вниз. Вынос отлива за плоскость стены на несколько сантиметров обеспечивает, чтобы вода не попадала на стену, а стекала вниз.
Этот элемент играет важную роль, выполняя сразу несколько задач. Во-первых, он укрывает монтажный шов от дождя и солнечных лучей, предотвращая его разрушение и потерю герметичности. Во-вторых, отлив отводит дождь и талый снег от фасада, оконной рамы и подоконника. Без отлива штукатурка могла бы постепенно отслаиваться, а деревянные рамы начали бы гнить. В-третьих, он придаёт оконному проему завершённый и аккуратный вид, выполняя декоративную функцию. Чтобы выбрать отлив правильно, необходимо понимать, какие типы существуют и в чём их отличия.
Какие виды оконных отливов существуют
Форма отливов стандартна, различие заключается в материалах изготовления. Все изделия долговечны при правильной установке, но у каждого материала есть свои особенности.

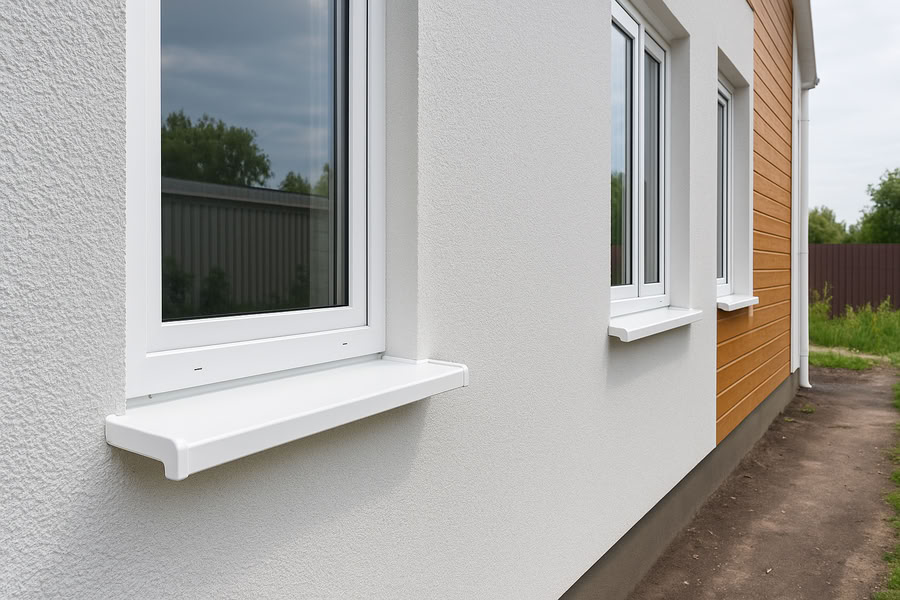

Пластиковые отливы
Самое бюджетное решение – пластиковый отлив окна. Дешевле только оцинкованная сталь без окрашивания, но такой вариант лучше подходит для промзоны, потому что выглядит не слишком эстетично. ПВХ-версия отличается долговечностью и стойкостью к атмосферным осадкам. Она комплектуется нащельниками, торцевыми заглушками и соединительными элементами, улучшающими оформление конструкции. Одно из главных преимуществ – бесшумность. Когда сверху попадают капли дождя, материал гасит звук удара.
В основе лежит модифицированный пластик, стойкий к УФ-лучам. Однако несмотря на обновлённую структуру, материал со временем всё-таки разрушается на молекулярном уровне, из-за чего повышается хрупкость изделия. Пластик иногда трескается под воздействием динамических нагрузок. Внутри образуются микротрещины, где скапливается пыль, может появляться плесень и даже мох. Через несколько лет эксплуатации пластик может потерять свой белоснежный окрас и пожелтеть. Вернуть первоначальный вид не получится даже с применением дорогостоящих моющих средств.
Пластиковый вариант обладает рядом недостатков. Во-первых, высокая горючесть – пластик может деформироваться или даже расплавиться под воздействием высоких температур. Если на поверхность изделия случайно попадёт окурок, останется жёлтое пятно, иногда – дыра. Во-вторых, большое тепловое расширение – пластик плавится под воздействием высоких температур. При установке конструкции есть важные нюансы: пластик реагирует на тепло, поэтому изделия нельзя устанавливать жёстко, иначе появится недостаток температурного расширения и поверхность может пойти волнами. В кромке делаются продолговатые отверстия, а саморезы затягиваются не до конца. По бокам оставляются тепловые зазоры, а пустое пространство заполняется влагостойким герметиком. Когда изделие увеличивается под воздействием температуры, герметик сжимается, поэтому отлив сохраняет свою форму и качество.
Металлические отливы

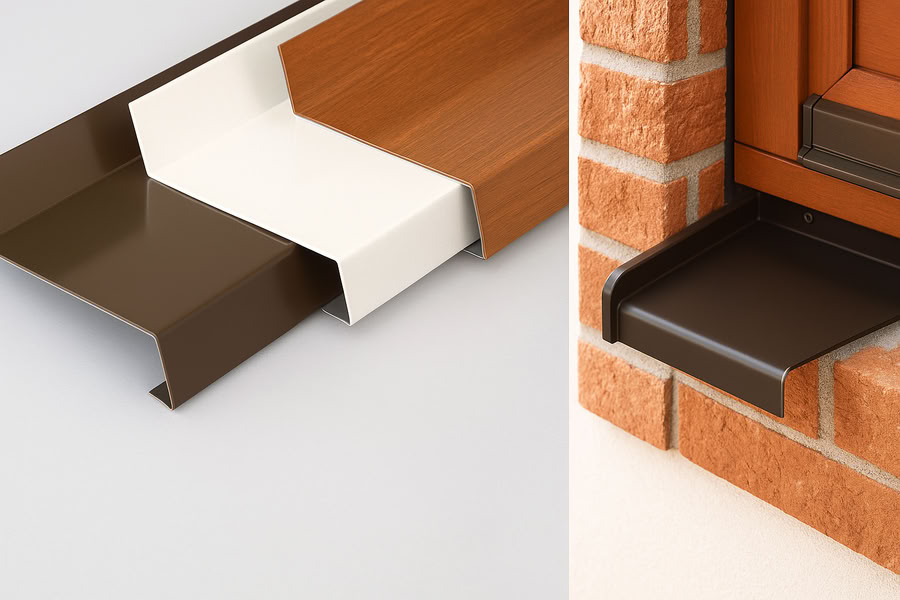

Металлический оконный отлив – это самое популярное решение в современном домостроении. Дешевле всего стоят варианты из оцинкованной стали, а дороже – с нанесённым цинковым покрытием и полимерными красками. Для защиты и декора производители применяют разные варианты покрытия. Полиэстер – универсальное покрытие, которое также используется при создании черепицы. Такой вариант доступен по цене, обладает хорошими техническими характеристиками. Пластизол стоит дороже, зато наносится слоем большей толщины. Поэтому отливы получаются особенно «тихими», когда по ним падают дождевые капли. Пластизол создаёт на поверхности материала покрытие, которое может быть гладким, тиснёным или под кожу.
Шумность – главная «слабость» металлических водоотливов. Решается с помощью материала изделия, а частично – посредством монтажной пены. Если заполнить ею всё пустое пространство во время монтажа, эффект «барабана» автоматически снизится. Также может использоваться вспененный резиновый материал или аналогичный звукоизолятор, который выдержит температурные перепады. Звукоизолятор располагается снизу, под изделием и совмещается с монтажной пеной. Тандем помогает снижать шумность водоотливов.
По типу материала выделяют оцинкованный и алюминиевый отливы. Оцинкованный вариант – это долговечный, дешёвый, доступный, лёгкий в работе материал. Покрытие сложно повредить, защита от коррозии высокая. Ширина отлива для окон может быть любой. Однако в условиях города изделие быстро тускнеет, начинает портиться, ржаветь. Поэтому рекомендуется окрашивать его. Алюминиевый отлив – жёсткая конструкция, которая изначально покрывается порошковой краской. Не боится влаги, кислотных дождей, коррозии. Менее звонкая, чем оцинкованная сталь, но и стоит дороже. Оснащается специальными торцевыми заглушками и крепежами. Монтажных ограничений у конструкций из металла не существует. Это значит, их можно установить в сочетании с любой постройкой. Прослужат они минимум 50 лет, а при правильной эксплуатации – дольше.
Альтернативные материалы
Хотя чаще всего водоотливы делаются из пластика и металла, существуют и другие варианты. Из бетона – решение встречается в частных коттеджах. Обычно такие водоотливы прикрываются накладками из пластика или металла. Из камня – при изготовлении применяется отполированный мрамор или гранит. Выделяется эффектным оформлением, высокой прочностью. Практически не издаёт шума во время дождя, но стоит дорого. Из фасадной плитки – обычно применяется при отделке деревянных или пластиковых окон. Часто выбирается, когда цоколь здания отделан фасадной плиткой. Материал располагают, чтобы он выступал за фасад на 10 мм. Сама плитка кладётся под уклоном, а для фиксации берётся цементно-песчаный раствор. Из эпоксидной смолы – изделия выполняются из сверхпрочной эпоксидной смолы, в состав которой добавляется стекловолокно. Материал не боится ржавчины, уменьшает шумы. Расцветка бывает чёрной, коричневой, белой.
Как определить размеры оконных отливов

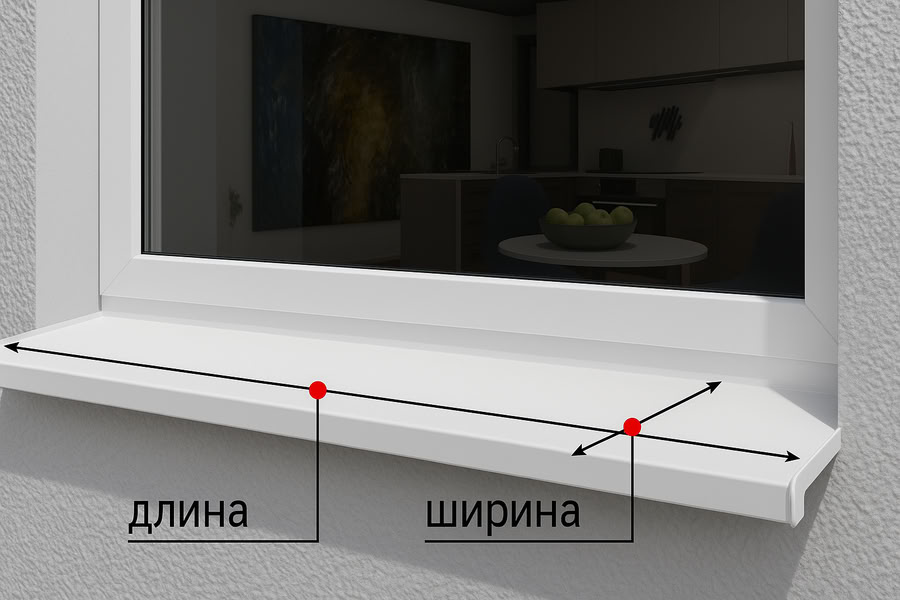

Длина отлива совпадает с шириной оконного проёма. К полученным величинам нужно добавить 20-40 мм с каждой стороны. Это позволяет загибать кромку. При этом ширина должна превышать глубину внешней части проёма. Минимум – 90 мм с шагом увеличения 20 мм. Иногда водоотлив делают вровень с наружной поверхностью стены. Многое определяет отделка фасада. Выступ не должен быть слишком большим, иначе он будет смотреться нелепо, а при желании пройти вдоль здания будет мешать перемещению.
В случае с пластиком вопросы возникают чаще. Всё дело в размерах. Наименьшая ширина пластины составляет 140 мм, шаг увеличения – 40 мм. Из-за этого непросто подобрать отлив, который подойдёт под конкретный проём. Выбирая модель, нужно учесть частоту перемещения людей под окном, а также качество материала стены, фундамента, отмостков, включая гидроизоляцию. Крупная версия мешает свободному проходу, а маленькая не укроет фасад и цоколь от намокания.
Особенности монтажа разных видов отливов для окон

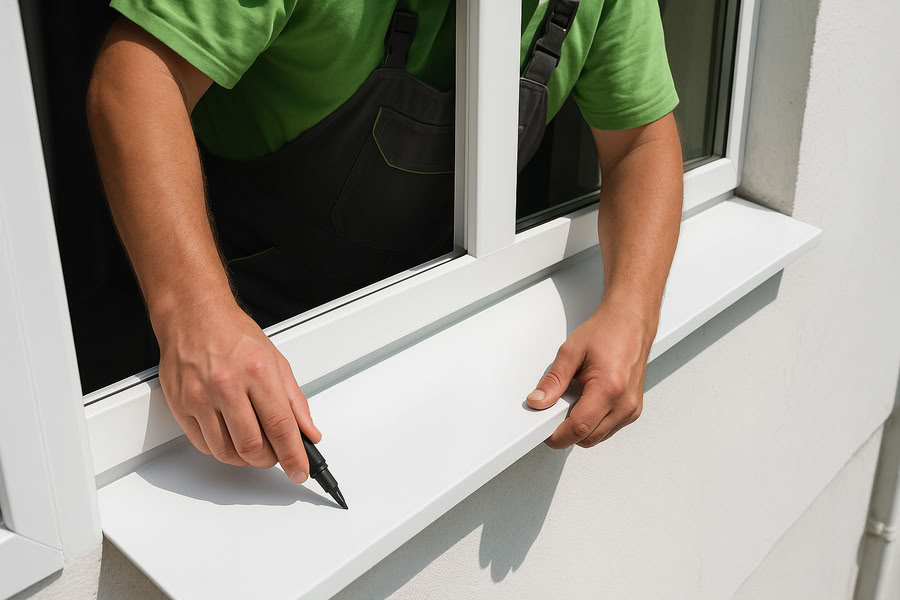

Правильная установка крайне важна. Последствия работ не по правилам обнаруживаются не сразу. Однако для исправления недочётов потребуется время и финансы, потому что ошибки в монтаже могут вызвать даже разрушение стены. В настоящий момент нет ГОСТов, которые бы регламентировали установку водоотливов. Несмотря на это, профессиональные установщики всегда пользуются определёнными правилами при выполнении работ, чтобы была возможность предоставить клиентам гарантию.
Стыки должны герметизироваться тщательно, акцент делается на места примыкания к боковым откосам и оконной раме. Герметики – только дополнение в общем процессе герметизации. Через несколько лет они выходят из строя, отслаиваются, пропускают влагу. Важнее пользоваться правильными строительными технологиями. Размеры металлического оконного отлива, точнее, ширина, делаются больше, чем ширина откоса. Разница обычно достигает 2 см или больше. При этом изделие должно монтироваться по уровню, как и окно. Иначе вода начнёт скапливаться в одной зоне, провоцировать появление пятен на стене. При правильной установке вода равномерно стекает по всей поверхности отлива вниз. Место под водостоком намокает равномерно и высыхает аналогично.
Требуется крепкое, ровное основание, создаваемое из раствора песка и цемента. Монтажную пену применять не стоит, хотя это кажется наиболее разумным решением. Для фиксации лучше подобрать самореза. Если установка осуществляется на бетонное основание, можно применять монтажную пену. Водоотлив выставляется по горизонту. Для этого положение детали регулируется клиньями. Оставшееся свободное пространство заполняется монтажной пеной. Такой способ позволяет быстро, недорого, качественно решить поставленную задачу. Однако такая конструкция получается не сильно прочной и может сломаться, если стать на отлив ногами во время мытья окон.
Боковые грани размещаются под откосами. При установке конструкции на пластиковые рамы отливы располагаются своими загнутыми гранями под откосами. Это не позволяет воде попадать под отделочные составляющие. Если откосы делаются из штукатурки, края конструкции должны врезаться в отделку на 10 мм с каждой стороны. Щель между откосом и отливом требует особого внимания. Герметик разрушается со временем, поэтому для заделки щели использовать только его нельзя. Нужно заводить стыки водоотливов под боковые откосы, врезать в стены, чтобы защитить. Фиксация к ПВХ конструкции обычно осуществляется через специальный паз, оставляемый производителем. При монтаже ниже уровня рамы применяются добавочные профили, чтобы усилить гидроизоляцию.
Желательно выбирать быстросохнущие герметики. Лучше всего показали себя силиконовые составы, отлично сочетающиеся с пенополиуретановыми лентами. Пока пена сохнет, отлив нужно зафиксировать. Если изделия широкие и большие, для фиксации нужны дополнительные крепежи.
Отлив – простейшая деталь, которая выполняет важные задачи: защищает монтажные швы, фасад от разрушения, не позволяет воде скапливаться возле рамы, а также завершает внешний вид окна. В зависимости от поставленной задачи можно выбрать пластиковый, металлический, бетонный, каменный или даже эпоксидный вариант. Главное – правильно подобрать размер и провести установку.
Список используемой литературы
- ГОСТ 30971-2012. Швы монтажные узлов оконных и дверных блоков. Общие технические условия. — М.: Стандартинформ, 2012.
- СНиП 31-01-2003. Здания жилые многоквартирные. — М.: Госстрой России, 2004.
- Инструкции по монтажу оконных блоков ПВХ (Рекомендации REHAU, KBE, VEKA). — 2020–2023.
- Пособие по монтажу окон ПВХ. Национальная ассоциация производителей окон (НАПО). — М., 2019.
- Литвинов, В.П. Технология монтажа оконных конструкций. — М.: Стройиздат, 2018. — 240 с.
